三豐輪廓儀CV-3200S8

日本三豐輪廓儀CV-3200S8與傳統型號相比，新測臂使Z1軸測量范圍增大了10mm 同時減少了工件的干擾。測臂安裝部采用了磁性鏈接件，單此接觸就能完成測臂的裝卸，提高了易用性。......

品牌：日本三豐

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介
product presentation

商品名稱	日本三豐輪廓儀
型號	CV-3200S8
測量范圍	100mm
精度	±（0.8+0.01L）um L=驅動長度
供應商	佛山市精測計量儀器設備有限公司

產品概述
product presentation

三豐輪廓儀CV-3200S8

完善的高精度輪廓測量儀

• CV-3200/4500系列輪廓儀是在Z1 軸(檢出器) 上配有高精度弧形光柵尺和新型測臂的輪廓測量儀。高精度弧形光柵尺能直接讀取測針的弧形軌跡，以實現高精度和高分辨力。
• 與傳統型號相比，新測臂使Z1軸測量范圍增大了10mm 同時減少了工件的干擾。測臂安裝部采用了磁性鏈接件，單此接觸就能完成測臂的裝卸，提高了易用性。

三豐專為CV-4500系列輪廓儀增加了以下兩大特性：

(1) 裝配雙面測針，實現垂直方向(上/下) 連續測量，所獲取的數據實現簡單分析以往難以測量的內螺紋有效直徑。

(2) 測力可在FORMTRACEPAK軟件中設置。輪廓儀無需調整配重位置。

產品圖片
Product presentation

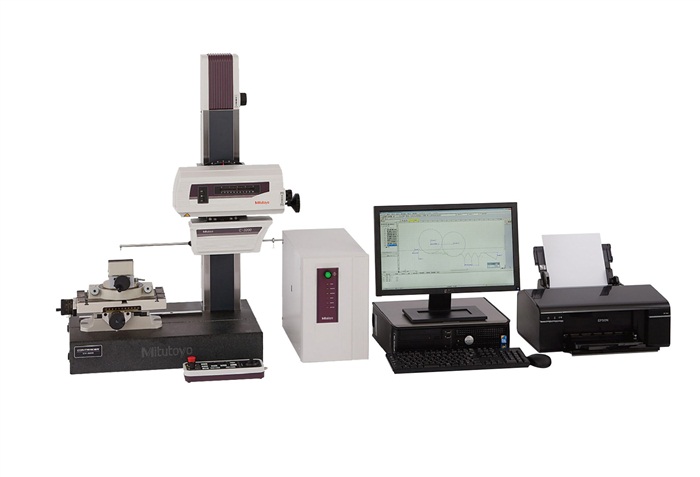

(參考圖片）

技術參數
technical parameter

輪廓儀貨號			CV-3200S4	CV-3200H4	CV-3200W4	CV-3200S8	CV-3200H8	CV-3200W8
			CV-4500S4	CV-4500H4	CV-4500W4	CV-4500S8	CV-4500H8	CV-4500W8
測量范圍	X 軸		100mm			200mm
	Z1 軸(檢出器)		60mm (水平位置±30mm)
Z2 軸 (立柱) 移動范圍			300mm	500mm		300mm	500mm
Z1 軸 (檢出器)	光柵尺類型		弧形
	分辨力		CV-3200 系列: 0.04µm, CV-4500 系列: 0.02µm
	測針上/ 下運作		弧形移動
	測量方向		向前/ 向后
	測針方向		CV-3200 系列: 垂直方向 (向上/ 向下單獨測量) CV-4500 系列: 垂直方向 (向上/ 向下根據配重調整)
	測力		CV-3200 系列: 30mN (上下可連續測量) CV-4500 系列: 10, 20, 30, 40, 50mN (根據軟件轉換)
	跟蹤角度		向上: 77º, 向下: 83º(根據表面粗糙度，使用標準單切面測針*1)
驅動部	長度基準	X 軸	激光全息光柵尺
		Z2 軸 (立柱)	ABS 光柵尺
	分辨力	X 軸	0.05 µm
		Z2 軸 (立柱)	1 µm
	驅動速度	X 軸	0 - 80mm/s 外加手動
		Z2 軸 (立柱)	0 - 30mm/s 外加手動
	測量速度	X 軸	0.02 - 5mm/s
	直線度*2	X 軸	0.8µm/100mm			2µm/200mm
	傾角范圍	X 軸	±45º
精度 (20ºC)	CV-3200 系列	X 軸	±(0.8+0.01L)µm L = 驅動長度 (mm) 寬范圍: 1.8µm/100mm 窄范圍: 1.05µm/25mm			±(0.8+0.02L)µm L = 驅動長度 (mm) 寬范圍: 4.8µm/200mm 窄范圍: 1.3µm/25mm
		Z1 軸(檢出器)	±(1.6+\|2H\|/100)µm H = 水平位置上的測量高度 (mm)
	CV-4500 系列	X 軸	±(0.8+0.01L)µm L = 驅動長度 (mm) 寬范圍: 1.8µm/100mm 窄范圍: 1.05µm/25mm			±(0.8+0.02L)µm L = 驅動長度 (mm) 寬范圍: 4.8µm/200mm 窄范圍: 1.3µm/25mm
		Z1 軸(檢出器)	±(0.8+\|2H\|/100)µm H = 水平位置上的測量高度 (mm)
